Piastra valvola in lega di alluminio

Realizzata per soddisfare le diverse esigenze di assemblaggio del motore, la nostra piastra della valvola in lega di alluminio è sottoposta a un trattamento di rinvenimento standardizzato per migliorare la rigidità strutturale contro le frequenti fluttuazioni di pressione. La finitura superficiale liscia elimina le bave che potrebbero danneggiare i componenti interni durante il movimento alternativo. La nostra fabbrica esegue la verifica dei campioni prima della produzione di massa e controlla la planarità uno per uno dopo la lavorazione, mantenendo una precisione di corrispondenza stabile per la sostituzione post-vendita e l'assemblaggio dell'attrezzatura originale.

Composizione della lega e processo di rinvenimento

La piastra inizia come un foglio di lega di alluminio 6061, selezionata per il suo contenuto bilanciato di silicio e magnesio che consente una risposta affidabile all'indurimento dovuto alle precipitazioni. I pezzi grezzi vengono trattati in soluzione a 530 gradi Celsius in un forno ad aria controllata, tenuti per 45 minuti, quindi raffreddati in acqua a temperatura ambiente. Segue l'invecchiamento artificiale a 175 gradi Celsius per otto ore, determinando la formazione di fini precipitati di Mg2Si in tutta la struttura del grano. Questo stato T6 produce una resistenza alla trazione vicina a 310 MPa e una durezza Brinell superiore a 95 HBW, conferendo alla piastra la rigidità meccanica necessaria per resistere a ripetuti impatti di apertura della valvola senza deformazione plastica. Campioni casuali di ciascun lotto di invecchiamento vengono sottoposti a misurazione della conduttività utilizzando apparecchiature a correnti parassite, garantendo che il ciclo di precipitazione sia completamente saturato prima che le parti passino alla lavorazione.

Preparazione della superficie e controllo delle bave

Dopo il trattamento termico, le superfici grezze vengono tagliate al volo su entrambe le facce per rimuovere lo strato decarburato e ottenere uno spessore iniziale costante. La sbavatura viene eseguita con una combinazione di barilatura vibrante e spazzolatura manuale sotto ingrandimento, mirando ai bordi delle porte e ai bordi dei fori dei bulloni dove le bave residue potrebbero staccarsi e contaminare il circuito dell'olio del compressore. Un'ispezione tramite proiettore di profili su una scala di ingrandimento 20x verifica che tutti i raggi dei bordi rientrino in uno smusso compreso tra 0,1 e 0,2 millimetri, eliminando i fattori di stress. La rugosità superficiale finale, misurata con un profilometro a stilo a contatto lungo le corsie di saldatura, rimane inferiore a Ra 0,8 micron. Questa finitura a plateau consente alla lamella della valvola di posizionarsi uniformemente e riduce i percorsi di perdita durante la corsa di compressione.

Specifiche del prodotto

Questa piastra della valvola in lega di alluminio della serie VP057, abbinata a componenti di tenuta in gomma di alta qualità, è un componente principale progettato con precisione appositamente sviluppato per i sistemi di raffreddamento automobilistici, garantendo un funzionamento stabile ed efficiente dell'intero gruppo di raffreddamento.

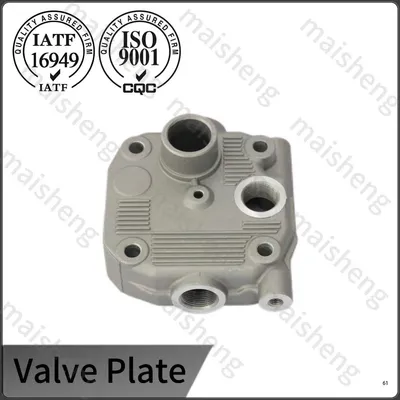

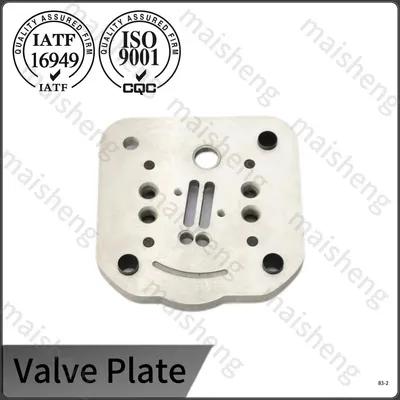

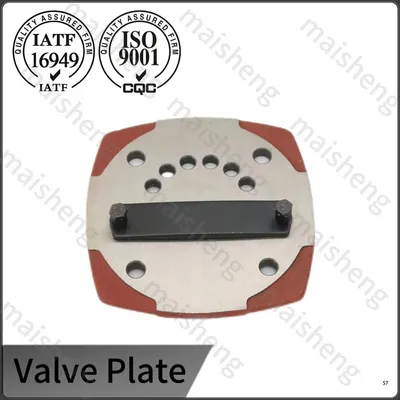

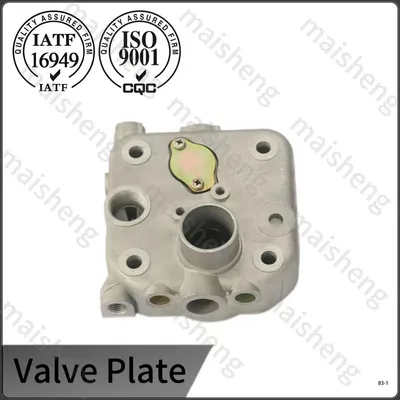

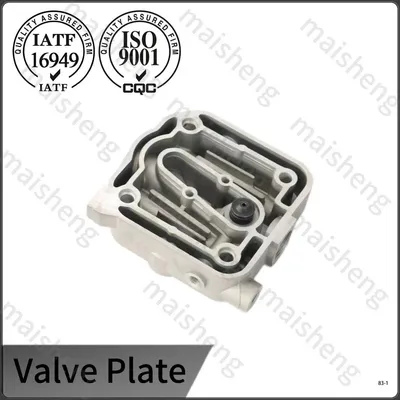

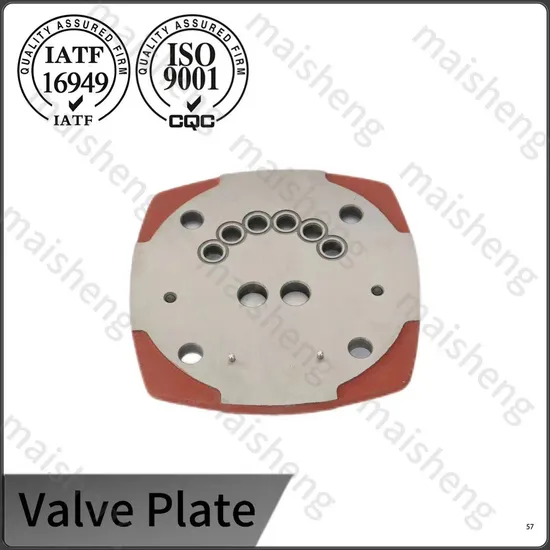

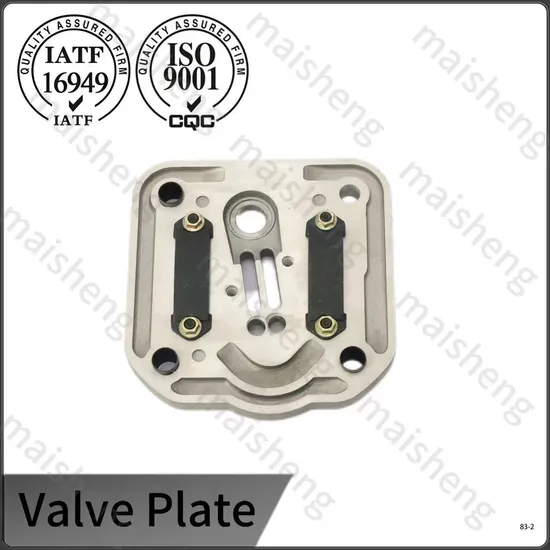

Più piastra valvola in lega di alluminio

La piastra della valvola in lega di alluminio lavorata fine mostra una superficie liscia e una tolleranza dimensionale precisa dopo una lavorazione rigorosa.

Metrologia dimensionale e tracciabilità dei lotti

La planarità viene controllata su ogni singolo pezzo utilizzando una sorgente luminosa monocromatica al sodio e un piano ottico di nota accuratezza. Il modello di frangia di interferenza risultante deve mostrare bande diritte e parallele senza anelli chiusi, indicando una deviazione totale inferiore a 5 micron. Gli interassi dei fori vengono verificati su una macchina di misura a coordinate in una stanza a temperatura controllata, facendo riferimento al profilo esterno come dato primario. Le dimensioni critiche vengono registrate in un database statistico di controllo del processo, dove i limiti di controllo sono fissati a più o meno tre deviazioni standard. Ogni piastra riceve un identificatore di lotto inciso al laser che si collega al certificato della materia prima, al registro del trattamento termico, alla versione del programma di lavorazione e all'immagine della planarità ottica. Questo percorso storico, gestito secondo il nostro sistema certificato IATF 16949, rimane accessibile per l'intera vita del prodotto e supporta le richieste di documentazione OEM PPAP.

Esperienza aziendale e competenza nei sistemi di raffreddamento

Con oltre 25 anni di esperienza nella produzione di componenti automobilistici di precisione, la struttura ha accumulato una vasta conoscenza applicativa specifica per la dinamica delle valvole dei compressori. I nostri ingegneri mantengono una libreria di riferimento delle frequenze naturali delle valvole lamellari e dei requisiti di pressione della sede per i modelli di compressori più comuni, consentendo il rapido dimensionamento di una piastra che evita vibrazioni risonanti all'interno della gamma di velocità operativa del motore. La stessa cella di produzione che produce coppe dell'olio e coperchi della distribuzione in alluminio secondo la certificazione IATF 16949 gestisce la lavorazione delle piastre delle valvole, garantendo che i controlli di processo come il monitoraggio della concentrazione del refrigerante, il monitoraggio della durata dell'utensile e gli studi sulla ripetibilità del misuratore durante il processo siano applicati coerentemente. Quando un nuovo progetto di piastra viene inviato per la produzione, un rapporto di ispezione del primo articolo e uno studio di capacità con un campione minimo di 100 pezzi vengono compilati e revisionati prima del rilascio della serie.

Domande frequenti

1. Quali fasi operative standardizzate sono necessarie per installare una piastra valvola in lega di alluminio?

R: Pulire accuratamente le superfici di raccordo del cilindro e della testata per rimuovere depositi carboniosi, detriti metallici e sporco residuo; installare le lamelle di aspirazione e scarico in base alla direzione del flusso d'aria, quindi posizionare la piastra della valvola nel corretto orientamento fronte-retro; serrare i bulloni di fissaggio in modo incrociato in più riprese rispettando la coppia specificata nel manuale dell'attrezzatura; completare il gruppo della testa della pompa ed eseguire un test di tenuta all'aria al minimo prima dell'utilizzo formale.

2. Quali segnali di funzionamento anomali indicano che la piastra della valvola in lega di alluminio è danneggiata?

R: Il compressore d'aria non riesce a raggiungere la pressione di esercizio nominale e funziona ininterrottamente per un lungo periodo; evidente sibilo continuo di perdita d'aria in corrispondenza del giunto della testa della pompa; rumore anomalo da impatto metallico acuto durante la compressione; la temperatura della testa della pompa aumenta rapidamente dopo l'avvio con odore di bruciato; Il volume dell'aria in uscita diminuisce bruscamente e gli utensili pneumatici perdono potenza.

3. Qual è l'intervallo consigliato per la sostituzione della piastra della valvola in un compressore sottoposto a regolare manutenzione?

R: Per i compressori dell'aria condizionata delle autovetture, la piastra della valvola viene generalmente ispezionata dopo 60.000 chilometri o 36 mesi, a seconda di quale evento si verifica per primo. I veicoli della flotta che operano in ambienti costieri molto polverosi o salati possono richiedere un'ispezione a 40.000 chilometri. La misurazione della planarità della piastra e del gap di sollevamento della lamella durante la manutenzione determina se è necessaria la sostituzione; una piastra con più di 0,01 millimetri di piatto o con segni di impatto visibili sulla fascia di tenuta deve essere sostituita per ripristinare la piena prestazione di pompaggio.

4. In che modo la fabbrica gestisce i progetti di piastre personalizzate per i modelli di compressori obsoleti?

A: I clienti possono fornire un campione originale o un disegno dimensionale dettagliato. Il nostro processo di reverse engineering comprende la scansione 3D della piastra campione, la creazione di un modello CAD e la verifica delle dimensioni funzionali critiche rispetto al layout del cilindro del compressore. Un lotto di prototipi da cinque a dieci piastre viene quindi lavorato, testato per quanto riguarda l'adattamento e la planarità e inviato al cliente per l'assemblaggio di prova. Una volta approvato il prototipo, le dimensioni finali e le specifiche della finitura superficiale vengono bloccate in un piano di controllo della produzione e l'attrezzatura e il set di strumenti dedicati vengono archiviati per ordini ripetuti.
