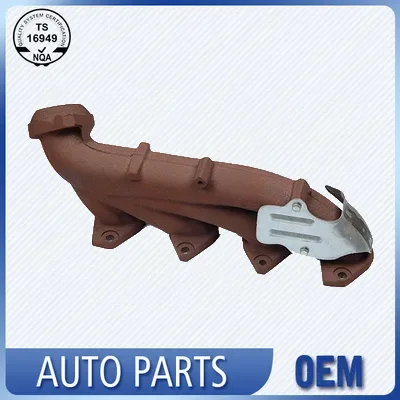

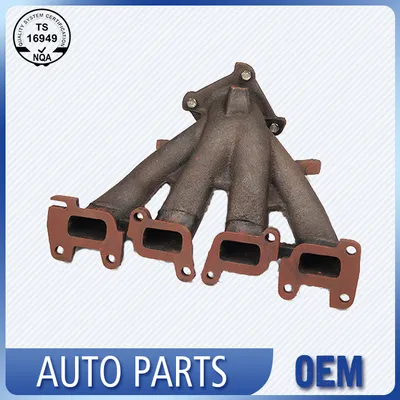

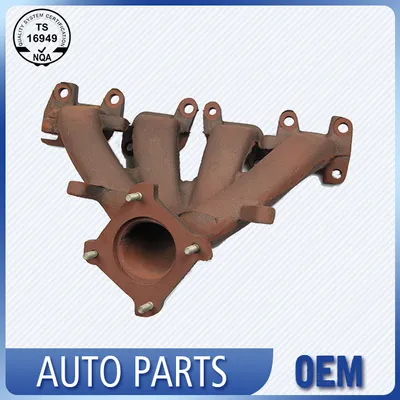

Collettore di scarico in ghisa

La nostra serie di collettori di scarico in ghisa copre un'ampia gamma di configurazioni, inclusi design a 3 cilindri, 4 cilindri e di tipo V, per adattarsi alla maggior parte dei veicoli passeggeri, autocarri leggeri e motori commerciali. Ciascun collettore offre un'eccellente conduttività termica e resistenza alle crepe a temperature operative estreme.

Progettati con guide interne ottimizzate, questi collettori garantiscono un flusso bilanciato dei gas di scarico, riducendo la contropressione e migliorando l'efficienza del motore. Le flange rinforzate e la struttura a pareti spesse prevengono deformazioni e perdite in caso di uso prolungato. Tutte le unità sono ispezionate dimensionalmente e sottoposte a test di pressione per soddisfare gli standard di idoneità e prestazioni OE, rendendole sostituti affidabili sia per la manutenzione della flotta che per le singole riparazioni.

Specifiche del prodotto

I collettori di scarico in ghisa eccellono in termini di stabilità termica e resistenza alla fatica per motori a carico elevato. La loro struttura densa dissipa uniformemente il calore, riducendo i punti caldi e mantenendo un flusso di scarico costante per supportare la risposta del turbo e il controllo delle emissioni. Progettati per la compatibilità diretta, eliminano modifiche costose, offrendo prestazioni affidabili e a bassa manutenzione per la ricostruzione del motore e gli aggiornamenti della flotta.

Microstruttura e conducibilità termica

La chimica del ferro è formulata per produrre grafite in scaglie di tipo A uniformemente dispersa in una matrice perlitica, una combinazione che produce una conduttività termica vicina a 50 watt per metro Kelvin a 200 gradi Celsius. Questo livello di trasferimento di calore sposta rapidamente l'energia termica dalle pareti delle porte al corpo del collettore, attenuando i gradienti di temperatura che altrimenti concentrerebbero lo stress vicino ai giunti delle flange. Le scaglie di grafite fungono anche da assorbitori di deformazione interni; quando il collettore passa da temperature ambiente a temperature dei gas di scarico superiori a 700 gradi Celsius, la deformazione microscopica si localizza sulle punte di grafite anziché avanzare in reti continue di crepe. Ogni fusione viene valutata con un test del cuneo a freddo e un'analisi spettrografica, confermando che il carbonio equivalente e il contenuto di silicio rimangono entro bande strette per mantenere una forma di grafite coerente.

Processo di stampaggio e riduzione dello stress

I gusci dei collettori sono modellati in stampi di sabbia legati con resina progettati con un sistema di colata pressurizzato per mantenere bassa la velocità del metallo e ridurre l'erosione della sabbia. Dopo la colata e la sformatura, i getti grezzi passano attraverso un forno di normalizzazione continua a 880 gradi Celsius. Questa fase dissolve i carburi che potrebbero essersi formati durante il raffreddamento e ricostruisce una struttura perlitica uniforme, producendo un inviluppo di durezza compreso tra 180 e 220 HBW su tutta la parte. Dopo la normalizzazione, le flange vengono lavorate in piano e le aperture delle porte vengono rifinite con una ruvidità superficiale controllata inferiore a 6,3 micrometri Ra. L'ultima operazione termica è una distensione a bassa temperatura (550 gradi Celsius) per tre ore, che rilassa le deformazioni residue introdotte dal raffreddamento della fonderia e dai tagli di fresatura pesanti, lasciando il componente dimensionalmente stabile durante i suoi primi cicli termici sul motore.

Validazione dimensionale e test di tenuta

La planarità della flangia viene verificata su una piastra di superficie in granito utilizzando un comparatore azzerato in tre punti angolari, con un limite di accettazione di 0,15 millimetri sulla superficie di tenuta. Le posizioni delle porte relative ai fori di riferimento vengono acquisite su una macchina di misura a coordinate di tipo a ponte per almeno tre campioni per turno, garantendo che l'allineamento del canale corrisponda alla testata del motore entro una zona di tolleranza di 0,3 millimetri. Ciascun collettore completato viene quindi fissato su un dispositivo per il test di tenuta, pressurizzato a 1,5 bar con aria compressa e immerso in un serbatoio d'acqua. Qualsiasi flusso continuo di bolle attiva la quarantena immediata e la revisione delle cause principali. Per le applicazioni con turbocompressore, viene eseguito periodicamente un test supplementare di tenuta a caldo a 250 gradi Celsius utilizzando un tracciante di elio, verificando che la dilatazione termica del corpo fuso non apra microvuoti in corrispondenza del giunto del collettore.

Esperienza di produzione e documentazione di qualità

L'intera sequenza di produzione si svolge all'interno di una struttura certificata IATF 16949 specializzata in parti automobilistiche fuse e lavorate da oltre 25 anni. Ad ogni colata di ferro viene assegnato un numero di lotto univoco che appare sulla bolla di consegna ed è collegato al corrispondente record dello spettrometro, al rapporto del test della sabbia e alla tabella del trattamento termico. I collettori finiti sono contrassegnati con un codice inchiostro permanente che fa riferimento a questo lotto, consentendo la completa tracciabilità a ritroso anche dopo anni di servizio sul campo.

Quando un cliente OEM richiede l'invio del processo di approvazione delle parti di produzione, forniamo un dossier di livello 3 che contiene il diagramma di flusso del processo, un'analisi delle modalità di guasto e degli effetti, indici di capacità per dimensioni critiche e il certificato del materiale dal laboratorio della fonderia. Questo pacchetto fornisce ai team di ingegneri i dati di cui hanno bisogno per convalidare il collettore per la loro piattaforma motore specifica.

Altri stampi per collettori di scarico in ghisa

Collettori di scarico in ghisa premium progettati per durabilità, stabilità termica e flusso di scarico ottimizzato.

Domande frequenti

1.A quali veicoli e motori sono applicabili i collettori di scarico in ghisa?

R: Si adatta a camion diesel pesanti, macchinari industriali, attrezzature agricole, veicoli commerciali di grande cilindrata, motori a benzina di vecchia scuola e motori turbocompressi per carichi pesanti. È appositamente progettato per condizioni di lavoro con temperature di scarico ultra elevate, funzionamento prolungato a pieno carico e forti vibrazioni, dove i collettori in acciaio sottile sono soggetti a deformazioni e fessurazioni.

2. Quali sono le principali cause di fessurazione e perdita d'aria dei collettori di scarico in ghisa?

R: I frequenti cicli termici freddo-caldo producono un enorme stress termico con formazione di cricche da fatica; un'installazione impropria di coppia eccessiva danneggia la struttura della flangia; lo scudo termico mancante o danneggiato porta a bruciature locali a temperature ultra elevate; l'uso a lungo termine di guarnizioni sottili e di qualità inferiore provoca sollecitazioni irregolari sulla flangia; l'impatto esterno durante la manutenzione o la guida fuoristrada crea crepe dure.

3. In che modo la fabbrica conferma che ogni collettore soddisfa le specifiche OE prima della spedizione?

R: Viene applicato un cancello di rilascio a quattro stadi. Innanzitutto, la chimica del ferro grezzo viene verificata rispetto alla scheda di fusione. In secondo luogo, dopo il trattamento termico, vengono eseguiti un test di durezza e un controllo microstrutturale casuale. In terzo luogo, le dimensioni lavorate vengono misurate su un piano di campionamento basato sulla dimensione del lotto. Infine, ogni pezzo viene sottoposto al test di tenuta in immersione in acqua sopra descritto, e il risultato viene registrato. Un ispettore dell'imballaggio abbina quindi l'unità al codice articolo del cliente e conferma visivamente le condizioni della superficie. Questo approccio a più livelli garantisce che i requisiti dimensionali, materiali e di tenuta siano soddisfatti prima che il prodotto lasci la banchina.
