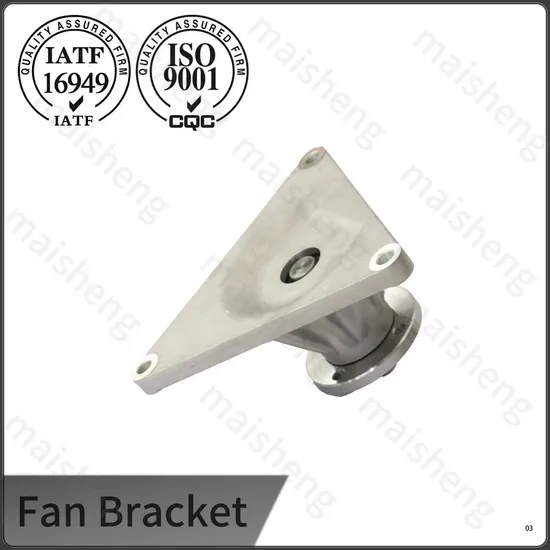

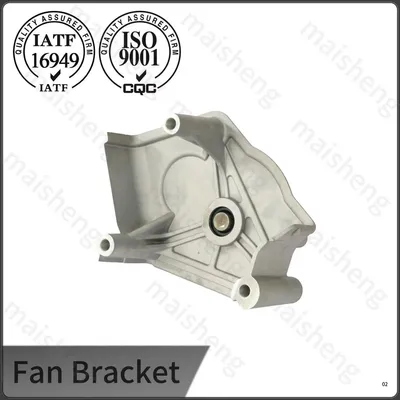

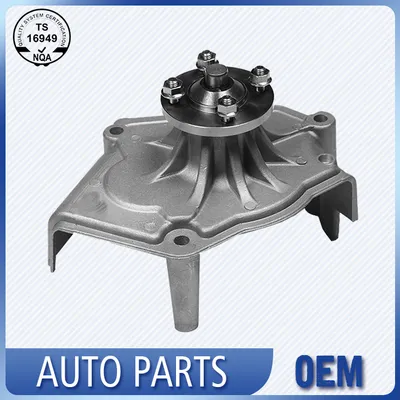

La staffa della ventola di raffreddamento del motore per veicoli commerciali è un componente strutturale fondamentale che supporta il sistema di raffreddamento del motore dei veicoli commerciali. Realizzata professionalmente per flotte e veicoli tecnici, questa staffa per ventola per veicoli commerciali stabilizza il funzionamento della ventola di raffreddamento, risolve i problemi di spostamento e scuotimento della ventola causati dalle vibrazioni di guida a lungo termine e garantisce una dissipazione del calore del motore continua ed efficiente.
I corpi delle staffe sono realizzati in ghisa sferoidale ad alta resistenza conforme a GJS-500-7, che combina una resistenza alla trazione minima di 500 MPa con un allungamento superiore al 7%. La struttura in grafite sferoidale agisce come un naturale dispositivo di arresto delle crepe, assorbendo le vibrazioni torsionali trasmesse dal blocco motore e dal gruppo frizione ventola. Ogni fusione viene trattata con una lega di ferrosilicio di magnesio per la nodularizzazione prima di essere versata in stampi di sabbia legati con resina, e un campione spettrometrico prelevato dalla siviera conferma che i livelli di carbonio, silicio e magnesio rimangono entro intervalli di controllo ristretti. I getti vengono sottoposti a un ciclo di ricottura ferritizzante a 720 gradi Celsius per ridurre la variazione di durezza attraverso la parte e migliorare la lavorabilità mantenendo l'allungamento sufficientemente elevato da tollerare impulsi di sovraccarico occasionali.
Adottando una struttura rinforzata ottimizzata e un processo di formatura integrato, la nostra staffa per ventola per veicoli commerciali evita la deformazione strutturale e i danni da fatica nell'uso a lungo termine. Questa staffa per ventola per veicoli commerciali è dotata di fori di montaggio standard e di tolleranze dimensionali accurate, che si adattano perfettamente alla posizione di installazione originale per realizzare una sostituzione senza soluzione di continuità.
Le caratteristiche lavorate includono i fori dell'alloggiamento dei cuscinetti, le superfici di montaggio delle pulegge e le posizioni delle spine di centraggio, il tutto rifinito in un unico fissaggio su un centro di lavoro orizzontale. La cilindricità del foro è mantenuta entro 0,015 millimetri, controllata da un misuratore di precisione che registra i dati di rotondità in tre posizioni verticali lungo ciascun foro. La disposizione dei fori dei bulloni viene verificata rispetto a una piastra principale che rappresenta l'interfaccia del coperchio anteriore del motore, garantendo che l'asse della ventola rimanga entro 0,2 millimetri dalla linea centrale dell'albero motore dopo l'installazione. La profondità della filettatura e il diametro primitivo vengono confermati con calibri passa/non passa prima che la staffa si sposti verso la stazione di assemblaggio dove il cuscinetto e la guarnizione vengono pressati sotto pressione idraulica controllata.
Adatta ad ambienti di lavoro con carichi pesanti, alte temperature e irregolari, la staffa della ventola di raffreddamento del motore per veicoli commerciali presenta un'eccellente rigidità strutturale e resistenza alle vibrazioni. Questa staffa per ventola per veicoli commerciali mantiene una precisione di assemblaggio precisa in condizioni di avviamento e arresto frequenti e di guida su lunghe distanze, riducendo efficacemente i tassi di guasto del sistema di raffreddamento e la perdita di tempi di fermo del veicolo.
Ogni staffa per ventola di raffreddamento del motore di un veicolo commerciale è conforme agli standard di produzione del settore ed è sottoposta a rigorosi controlli dimensionali e test di stabilità strutturale prima della consegna. Questa staffa per ventola per veicoli commerciali si concentra sulla durata complessiva, soddisfacendo le esigenze operative a lungo termine dei veicoli commerciali leggeri, medi e pesanti per la manutenzione della flotta e la sostituzione dei lotti.
Un campione rappresentativo di ciascun lotto di produzione viene montato su un banco di prova che replica un modulo di raffreddamento completamente assemblato, quindi sottoposto a una scansione di frequenza a gradini da 30 Hz a 300 Hz con un'accelerazione di 2 g. Le frequenze di risonanza vengono mappate e confrontate con il modello di progettazione per confermare che la staffa non amplifica gli ordini di accensione del motore noti. Il funzionamento a lungo termine a una temperatura ambiente di 85 gradi Celsius e una velocità continua della ventola a 4.000 giri/min per 600 ore determinano un aumento del gioco dei cuscinetti inferiore a 0,03 millimetri, misurato con un indicatore a quadrante sul mozzo della ventola. Le prove della flotta di camion per le consegne regionali hanno accumulato oltre 500.000 chilometri di strade miste di autostrade e cantieri con sostituzioni zero, supportando la durata calcolata del B10 superiore a 800.000 chilometri per lo spettro di carico testato.
La linea di produzione si trova all'interno di uno stabilimento certificato IATF 16949 specializzato da oltre 25 anni in componenti automobilistici in ferro e alluminio. Ogni lotto di ghisa duttile è contrassegnato con un numero di calore che si collega al rapporto dello spettrometro, al registro delle proprietà della sabbia e alla tabella del forno di ricottura. Le staffe lavorate riportano un codice seriale inciso al laser che collega al rapporto della macchina di misura a coordinate, alla curva di adattamento del cuscinetto e al foglio di verifica finale. Per i clienti delle flotte OEM, questa tracciabilità supporta le presentazioni complete PPAP di livello 3 e consente un rapido contenimento nel raro caso di un problema sul campo. La sala attrezzi interna conserva tutti i modelli di fusione e i set di attrezzature, consentendo la coerenza degli ordini ripetuti e rapide revisioni della progettazione per i nuovi programmi di motori.
1.Che cos'è la staffa della ventola per veicoli commerciali?
R: Una staffa per ventola per veicoli commerciali è un componente di supporto in ghisa per carichi pesanti abbinato a camion medi e pesanti, carrozze passeggeri, veicoli da trasporto tecnico e motori diesel commerciali. Viene utilizzato per installare la ventola di raffreddamento, la frizione della ventola, la puleggia tenditrice e la puleggia motrice, fissare l'intero gruppo ventola di raffreddamento, mantenere la concentricità di rotazione e sopportare le vibrazioni continue generate dal funzionamento a carico elevato del motore.
2. Quali segnali anomali indicano che la staffa della ventola del veicolo commerciale è danneggiata?
A: Evidente rumore di vibrazione metallica nella parte anteriore del motore durante l'accelerazione o la salita; forte scuotimento della ventola ad alta velocità; frequenti deviazioni e screpolature della cinghia di trasmissione; temperatura dell'acqua costantemente elevata durante la guida a pieno carico; gruppo ventola allentato con spazio oscillante visibile.
