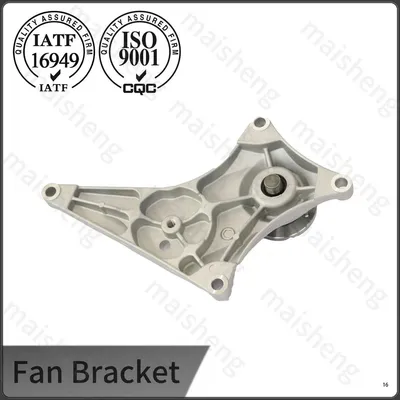

Staffa per ventola di raffreddamento del motore per veicoli leggeri

Con una comprovata esperienza di oltre 25 anni nella produzione di staffe per ventole per veicoli leggeri, abbiamo costruito una linea di produzione completa con una profonda esperienza nella realizzazione di stampi, supportati da un team di professionisti che offre un servizio completo di personalizzazione OEM e ODM, dalla progettazione di stampi personalizzati alla produzione del prodotto finito. Il nostro sistema di gestione della qualità certificato ISO 9001 garantisce che ogni fase soddisfi gli standard internazionali, supportato da controlli di qualità completi al 100% in entrata e in corso per mantenere le specifiche di prodotto più elevate.

Costruiti con una lega di alluminio resistente e leggera per prestazioni e longevità ottimali, i nostri prodotti vengono consegnati in modo affidabile e puntuale attraverso il nostro efficiente sistema logistico, mentre il nostro team di ingegneri dedicato fornisce soluzioni tecniche su misura per esigenze specifiche. Ogni staffa per ventola di raffreddamento del motore di un veicolo leggero è coperta da una garanzia completa, che ti offre una tranquillità senza pari.

Specifiche del prodotto

Questa staffa per ventola per veicoli leggeri è un componente strutturale vitale nel sistema di raffreddamento del motore. Mantiene saldamente la ventola di raffreddamento nella sua posizione precisa, impedendo movimenti indesiderati o disallineamenti durante il funzionamento. Ciò garantisce che la ventola funzioni alla massima efficienza, supportando una dissipazione del calore costante e contribuendo a mantenere la temperatura del motore stabile nelle condizioni di guida quotidiane.

Caratteristiche delle leghe e trattamento termico

Il corpo della staffa della ventola di raffreddamento del motore dei veicoli leggeri è realizzato in lega AlSi7Mg0.3, un materiale ampiamente utilizzato per le parti strutturali automobilistiche grazie al suo contenuto bilanciato di silicio che garantisce fluidità e ritiro ridotto durante la solidificazione. Dopo la fusione per gravità, i componenti vengono sottoposti a un ciclo di trattamento termico T6 che comprende il riscaldamento della soluzione a 520 gradi Celsius, la tempra in acqua e l'invecchiamento artificiale a 160 gradi Celsius per sei ore. Questa procedura produce una distribuzione fine di precipitati di Mg2Si che aumentano la durezza nell'intervallo 85-95 HBW e producono una resistenza alla trazione superiore a 260 MPa. Un'analisi spettrografica di ciascun lotto di colata conferma che il contenuto di ferro rimane inferiore allo 0,5%, prevenendo la formazione di fasi intermetalliche fragili che potrebbero compromettere la duttilità sotto carico termico ciclico.

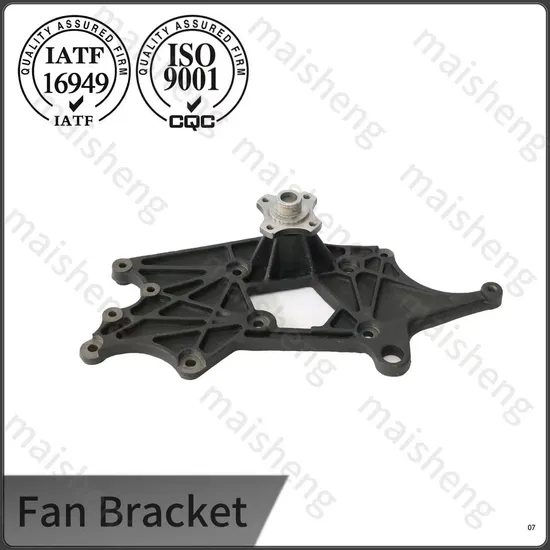

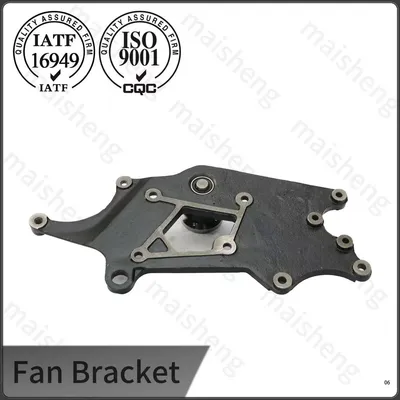

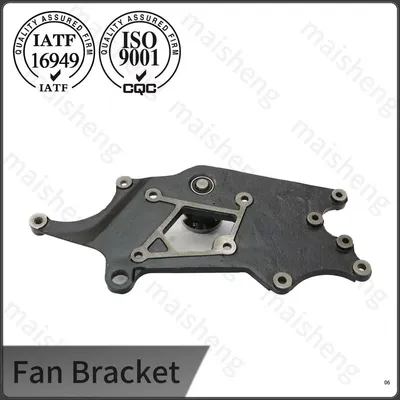

Altri stampi per staffe per ventole per veicoli leggeri

Precisione della lavorazione e controllo dell'equilibrio

Dopo il trattamento termico e la granigliatura, la staffa viene posizionata su un centro di lavoro CNC a quattro assi dove il foro del cuscinetto, le superfici di montaggio e i fori dei tasselli vengono completati in un unico serraggio. La tolleranza del diametro del foro è mantenuta entro H7, mentre la coassialità tra il pilota della ventola e la superficie di montaggio del motore è mantenuta a 0,05 millimetri o migliore. Una stazione di bilanciamento dinamico dedicata misura quindi l'assemblaggio con un mandrino che simula la ventola e la frizione, correggendo qualsiasi squilibrio inferiore a 2 grammi-millimetri fresando il materiale dalle pastiglie designate. Questo processo limita le forze radiali trasmesse al cuscinetto della pompa dell'acqua, contribuendo a ridurre il rumore e a prolungare la durata del cuscinetto nell'intero intervallo di velocità del motore.

Test di resistenza e dati sul campo

Una staffa di convalida della produzione viene installata su un modulo di raffreddamento completamente strumentato e sottoposta a un ciclo di temperatura a gradini da meno 20 a 110 gradi Celsius mentre la ventola funziona a 3.000 giri al minuto per 800 ore. La perdita di precarico del cuscinetto viene monitorata ogni 100 ore e deve rimanere inferiore a 0,02 millimetri per poter passare. Inoltre, un test di ricerca della risonanza scansiona la fascia da 20 Hz a 250 Hz per confermare che la sua frequenza naturale si trova al di fuori della banda di frequenza di accensione del motore. I dati del mondo reale raccolti dalle flotte di taxi che operano in climi tropicali mostrano una durata media delle staffe superiore a 300.000 chilometri, senza casi registrati di crepe strutturali o allentamento dei bulloni.

Capacità della struttura e documentazione di qualità

La produzione avviene all’interno di uno stabilimento certificato IATF 16949 che da oltre due decenni produce componenti di precisione in alluminio per le catene di fornitura automobilistiche globali. I lingotti in ingresso vengono verificati mediante spettrometria ad emissione ottica e solo il materiale con analisi chimica certificata viene avviato alla fusione. Durante la lavorazione, i grafici statistici di controllo del processo tengono traccia delle dimensioni del foro e della planarità, con una soglia Cpk di 1,33 applicata su tutte le caratteristiche critiche. Un rapporto di ispezione finale che include layout dimensionale, misurazione della durezza e del bilanciamento viene archiviato con il numero di lotto, fornendo una tracciabilità completa dalla materia prima al pezzo finito. Per i progetti di sviluppo OEM, la documentazione PPAP di livello 3 viene compilata come risultato standard.

Domande frequenti

1.Quali sono i materiali comuni per le staffe delle ventole dei veicoli leggeri?

R: Esistono due materiali principali: alluminio pressofuso e ghisa. Le staffe in alluminio pressofuso sono leggere, con una buona dissipazione del calore e un carico ridotto, adatte per le autovetture tradizionali e i furgoni leggeri. Le staffe in ghisa sono caratterizzate da elevata rigidità, forte resistenza agli urti e indeformabilità, ideali per autocarri leggeri e veicoli con frequenti operazioni a carico elevato.

2.Quale materiale della staffa della ventola è più durevole per i veicoli leggeri?

R: Per i veicoli urbani quotidiani a carico leggero, le staffe in alluminio pressofuso ad alta precisione sono sufficienti e consentono un maggiore risparmio energetico. Per i veicoli leggeri che viaggiano spesso a pieno carico, in salita e su lunghe distanze, le staffe in ghisa sono più durevoli. Resistono alla fatica dovuta alle vibrazioni a lungo termine e non si allentano né si deformano, con una maggiore stabilità operativa.

3.Quale pratica di installazione aiuta a evitare l'usura prematura dei cuscinetti in una staffa della ventola in alluminio?

R: Prima di serrare i bulloni di montaggio, allineare la staffa con i perni di centraggio del coperchio anteriore del motore e assicurarsi che le superfici di accoppiamento siano prive di vecchio materiale di guarnizione o corrosione. Stringere gli elementi di fissaggio in sequenza incrociata al valore di coppia specificato dal produttore del motore, in genere 20-25 Nm per i bulloni M8. Dopo aver installato il gruppo ventola e frizione, ruotare manualmente la ventola per verificare che giri liberamente senza interferenze. Ricontrollare la coppia dei bulloni dopo i primi 500 chilometri di guida per compensare eventuali assestamenti iniziali sulle interfacce di contatto.
